Características
Punto 5.
Amistad con el medio ambiente
1.1 Alto par de arranque (igual o mayor al 200%)
mediante el uso de
su control vectorial sin sensor (cuando esta en servicio pesado)

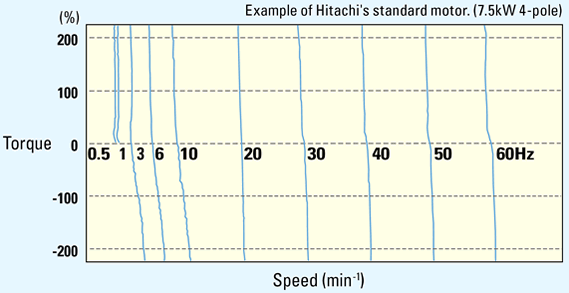

Ejemplo de Características del Par
Su función integrada de auto-ajuste para un fácil control
vectorial sin sensor desarrolla un alto par; adecuado para aplicaciones que lo
requieren, tales como grúas elevadoras, ascensores, elevadores, etc.

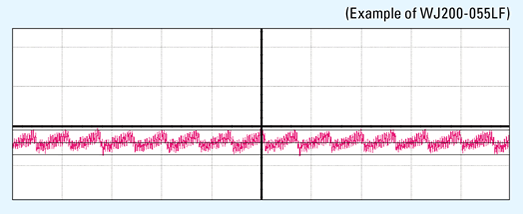

1.2 Mejor regulación de velocidad a baja velocidad.
La fluctuación es menos de la
mitad* en comparación con el modelo anterior
Se ha mejorado la regulación de velocidad a baja velocidad
para aumentar la estabilidad del proceso y su precisión.
- Frecuencia comandada por el inversor: 0.5Hz.
- Tipo de motor Motor Hitachi normal trifásico 5.5kW 4-Polos totalmente
cerrado.
- * WJ200: 5min-1, Modelo anterior: 13min-1
1.3 Funciones para evitar desconexiones
Se incorporan la función de mínimo tiempo de
desaceleración, función de supresión de sobre-corriente y función AVR DC bus.
Estas funciones reducen las molestias de las desconexiones, mejora la limitación
del par de torsión / limitación de corriente. Habilita un limite a la carga para
proteger la maquina y el equipamiento.

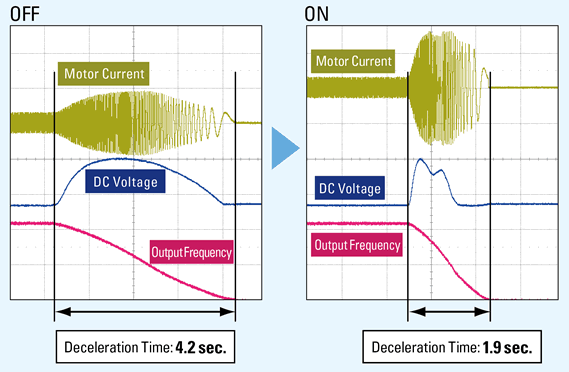

1.3.1 Función de mínimo tiempo de desaceleración
Ejemplo del WJ200-075LF
Cuando la función está activada se logra una
reducción del tiempo de desaceleración de 2,3s. sin necesidad de una
resistencia de frenado.

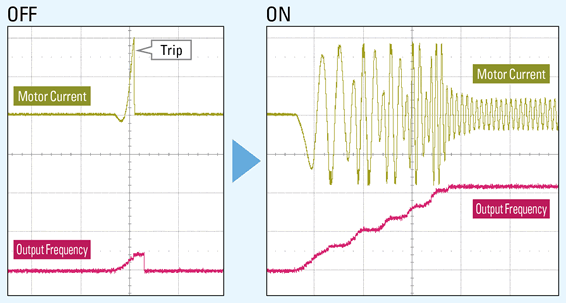

1.3.2 Función de supresión de sobre-corriente*
- *Desactivar esta función para equipos de elevación.

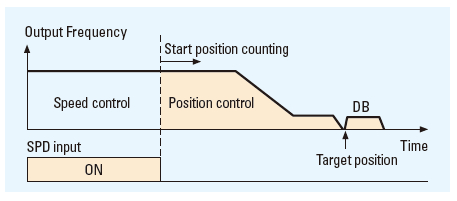

1.4 Simple control de posición (Con el uso de realimentación con encoder)
Cuando la función de "Simple Posicionamiento" es activada, la
operación del control de velocidad o el control de la operación de posición es
seleccionable vía los terminales inteligentes. Mientras que la entrada (SPD)
está en SI, la posición del contador se mantiene en 0. Cuando la entrada (SPD)
pasa a NO, el contador de posición del inverter se activa

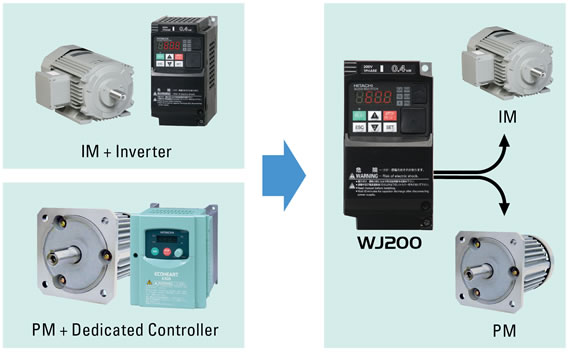

1.5 Un solo Inverter Controla* un motor a Inducción & un motor a Imán Permanente
El Inverter WJ200 puede manejar tanto un motor a inducción (IM)
como a un motor de imán permanente (PM). Usando motores PM se puede lograr
ahorrar energía y miniaturización. Mas aún, un inverter se usa para dos tipos de
motores.
- * A partir de la Ver2.0
-
2.1 Función de programación Secuencia Fácil [EzSQ]
Mediante la
descarga a un WJ200 de un programa creado con el software de Hitachi EzSQ se
pueden realizar secuencias de operación.
El programa del
usuario puede ser compilado en una PC con el software EzSQ. De esta manera los
componentes externos pueden simplificarse o directamente eliminarse, lo que
resulta en ahorros de costos.

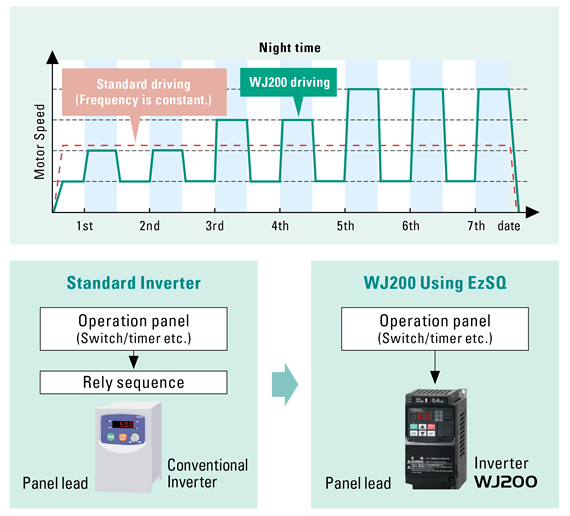

Ejemplo del EzSQ : Ahorro de costo de
energía
mediante reducción de la velocidad.
-
Durante el día:
la velocidad
del motor
se reduce automáticamente
para reducir la
demanda
durante
las horas pico.
-
Durante la noche:
La velocidad del motor
es
mayor
para tomar una
ventaja de
tarifas de la energía
fuera de las horas pico.
Ejemplo de manejo del programa

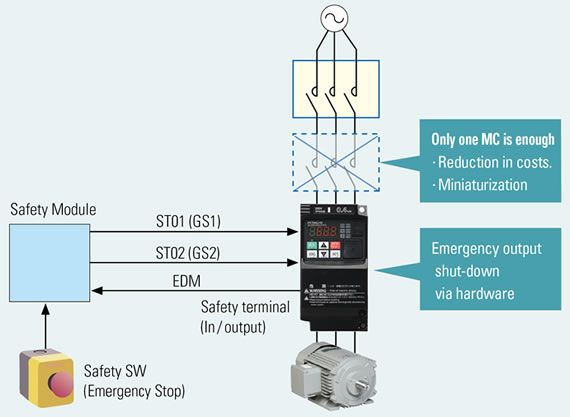

2.2 Función de parada segura
El WJ200 se ajusta a las normas de seguridad aplicables y
corresponde a la Directiva de Máquinas de Europa. Para lograr un funcionamiento
fiable de parada segura, se apaga el inversor por el hardware sin pasar por la
CPU. Se satisface la norma de seguridad a un bajo costo.
(Cat.3, PLd to EN/ISO 13849-1 and SIL CL2 to EN 62061/ IEC 61508/ EN 61800-5-2)
2.3 Función de Contraseña
El inverter WJ200 tiene una función de contraseña para
impedir el cambio de parámetros o para ocultar algunos o todos los parámetros.
2.4 Compatibilidad de trabajo en Red & Puertos Externos
Para trabajo en red de campo el WJ200 posee en forma
normal un puerto serie RS-485 Modbus / RTU. Mediante tarjetas de expansión
opcionales el WJ200 también puede comunicarse con DeviceNet, CompoNet, PROFIBUS
y CANopen (en proyecto).
Para conexión a PC el WJ200 tiene como normal un puerto USB (conector Mini-B) y
un puerto RS-422 (conector RJ45).

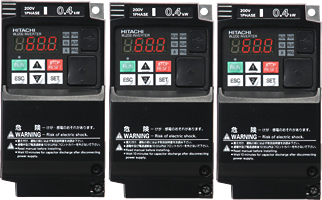

2.7 Instalación lado-con-lado
Para ahorrar espacio en el panel los WJ200 puedes ser
instalados sin espacio entre ellos.
* temperatura ambiente máxima 40ºC, montaje individual.
