GUARDAMOTORES



Ver Biblioteca en pdf

Potente y Confiable

  • Une su moderno diseño a la tradicional calidad de los productos Telemando que F. Haroldo Pinelli S.A. respalda con sus mas de 40 años de experiencia en la fabricación de contactores y relés térmicos y que provee con responsabilidad al mercado eléctrico argentino junto con un amplio asesoramiento pre y posventa.

Tensión de trabajo hasta 690 Volt

  • Apto para ser usado en circuitos trifásicos de hasta 690 Volts.

Protección térmica y magnética contra sobrecargas, falta de fase

    y cortocircuitos para motores de hasta 15kW en 380/400Vca

  • Las protecciones del motor las proveen sus dispositivos térmicos y magnéticos internos:

    El dispositivo térmico interno provee protección contra las sobrecargas y falta de fase y está compensado contra las variaciones de la temperatura ambiente.

    El dispositivo magnético interno provee la protección contra los cortocircuitos, es no regulable y dispara con una corriente igual a aproximadamente 13 veces la intensidad de máxima del guardamotor.



Amplia gama y potencias comandables

  • Su amplia gama cubre una gran variedad de potencias comandables en distintas tensiones

Modelo



RC

Escala

3x220V

3x380V

3x440V

3x500V

3x690V

A

A

kW

kW

kW

kW

kW

GD32 01

0,16

0,1 - 0,16

-

-

-

-

-

GD32 02

0,25

0,16 - 0,25

-

0,06

-

-

-

GD32 03

0,4

0,25 - 0,40

0,06

0,09

-

-

-

GD32 04

0,63

0,4 - 0,63

-

0,12 y 0,18

-

-

0,37

GD32 05

1

0,63 - 1

0,09 y 0,12

0,25 y 0,37

0,25 y 0,37

-

0,55

GD32 06

1,6

1 - 1,6

0,18 y 0,25

0,55

0,37 y 0,55

0,37 a 0,75

0,75 y 1,1

GD32 07

2,5

1,6 - 2,5

0,37

0,75

0,75 y 1,1

1,1

1,5

GD32 08

4

2,5 - 4

0,55 y 0,75

1,1 y 1,5

1,5

1,5 y 2,2

2,2 y 3

GD32 10

6,3

4 - 6,3

1,1

2,2

2,2 y 3

3

4

GD32 14

10

6,0 - 10

1,5 y 2,2

 3 y 4

4

4 y 5,5

5,5 y 7,5

GD32 16

14

 9 - 14

2,2 y 3

5,5

5,5

7,5

9 y 11

GD32 20

16

 13 - 18

4

7,5

7,5 y 9

9

15

GD32 21

23

17 - 23

5,5

9

11

11

18,5

GD32 22

25

20 - 25

5,5

11

-

15

-

GD32 32

32

24 - 32

7,5

15

15

18,5

22

Normas Internacionales



Construido según normas

IEC 947-2 e IEC 947-4-1

 Categoría de Utilización           según IEC 947-2 e IEC 947-4-1



AC3

 Tensión de Trabajo                  según IEC 947-2

Ue

690V

 Tensión de Aislación                según IEC 947-2

Ui

690V

  Frecuencia de Trabajo             según IEC 947-2

Hz

50/60

  Sensibilidad a la falta de fase  según IEC 947-4-1 e IEC 947 7- 2-1



SI

 Grados de Protección

-

IP-20

Temperatura Ambiente

de almacenaje

ºC

 - 20 ..+ 80

de trabajo

ºC

 - 20 ..+ 40

 Máxima Altitud de Operación

metros

2000



Permite su regulación en forma clara y sencilla

  • El ajuste del valor deseado se realiza con un destornillador girando la perilla de regulación

Disparo de prueba incorporado

  • Posee una corredera "Test" para probar el funcionamiento de su mecanismo interno. Esta corredera se puede deslizar con un simple destornillador y produce el disparo del guardamotor.

Tapa transparente de protección del valor ajustado y la corredera

    de prueba externa

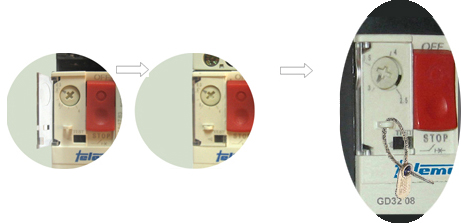

  • El GD32 posee una tapita transparente que protege la perilla de regulación y la corredera de prueba externa permitiendo la colocación de un precinto para que solamente la persona autorizada modifique los valores ajustados ó accione la corredera de prueba.





Permite trabar su accionamiento mediante candado

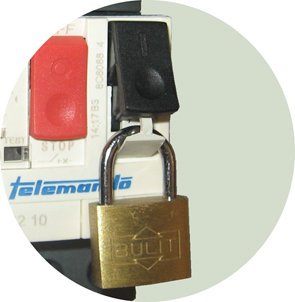

  • El GD32 permite trabar el pulsador de marcha con la colocación de un candado. Esto es especialmente útil para cuando se realiza el mantenimiento del motor ó de la instalación. Al poseer solamente la llave del candado el operario de mantenimiento, este operario se asegura que ninguna otra persona pueda pulsar por descuido el botón de marcha energizando de este modo la instalación mientras él hace su trabajo.





Montaje sobre riel DIN

  • El GD32 se monta sobre perfil DIN de 35 normalizado.

Protección IP20

  • El guardamotor posee una protección mecánica IP20. Todas las piezas bajo tensión están protegidas para evitar el contacto directo

Pequeño y compacto

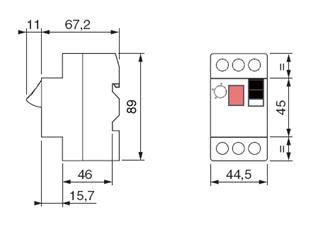

  • Dimensiones

Varios opcionales

      Como opcionales posee los siguientes elementos:



  • Modulo de contactos auxiliares frontal 1NA + 1NC



  • Modulo de contactos auxiliares lateral 1NA + 1NC



  • Modulo disparador a mínima tensión

    Este elemento disparara el guardamotor en caso de falta de tensión. El usuario está de este modo protegido contra un re-arranque intempestivo de la máquina cuando vuelve tensión, de modo es imprescindible accionar manualmente el pulsador de arranque para volver a poner el motor en marcha.



  • Modulo disparador a distancia

    Al aplicar tensión a este elemento se dispara el guardamotor desconectando el motor



  • Caja IP55

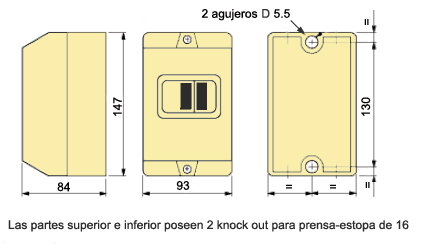

  • Montado sobre la caja modelo GD32MC32 la protección es IP55.
