Características principales
1.1 Alto par de arranque
Con su mejorado control
vectorial sin sensor y su ajuste automático produce un alto par de arranque del
150% a 0,5 Hz .
Fácil configuración de las constantes del motor. Ideal para aplicaciones como
ser ventiladores, bombas, mezcladoras, maquinas herramientas,
transportadoras/manejo de materiales, etc.

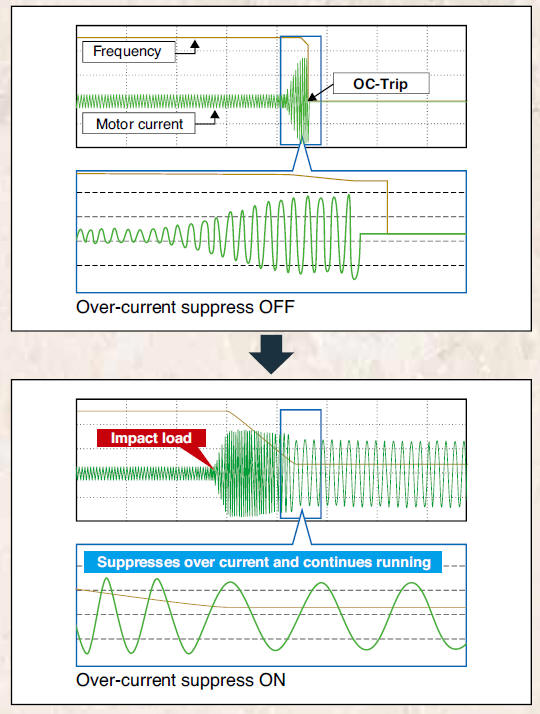

1.1 Funciones de supresión de
sobrecarga de corriente y de tensión
La mayor velocidad de cálculo interno
mejora el rendimiento del control de la corriente.
Las funciones de supresión de sobre corriente y sobre tensión evitan que el
inverter se desconecte durante la aceleración y la desaceleración. Estas
funciones reducen las molestias de las desconexiones, mejora la limitación del
par de torsión / limitación de corriente. Habilita un limite a la carga para
proteger la maquina y el equipamiento..

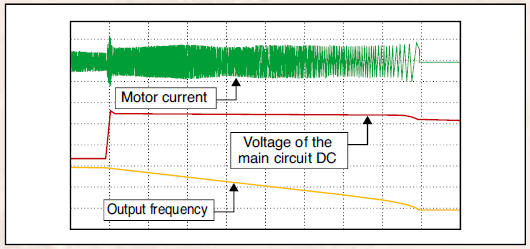

1.2 Función AVR del Bus de CC
durante desaceleración
El L700 controla el tiempo de desaceleración de manera tal
que la tensión del bus de CC no supere el nivel de disparo por sobrecarga de
tensión , proporcionando una operación libre de desconexiones durante la
desaceleración.
2.1 Función de programación Secuencia Fácil [EzSQ]
Mediante la
descarga al inverter de un programa creado con el software de Hitachi EzSQ se
pueden realizar secuencias de operación.
El programa del
usuario puede ser compilado en una PC con el software EzSQ. De esta manera los
componentes externos pueden simplificarse o directamente eliminarse, lo que
resulta en ahorros de costos.
Ejemplo del EzSQ : Ahorro de costo de
energía
mediante reducción de la velocidad.
-
Durante el día:
la velocidad
del motor
se reduce automáticamente
para reducir la
demanda
durante
las horas pico.
-
Durante la noche:
La velocidad del motor
es
mayor
para tomar una
ventaja de
tarifas de la energía
fuera de las horas pico.

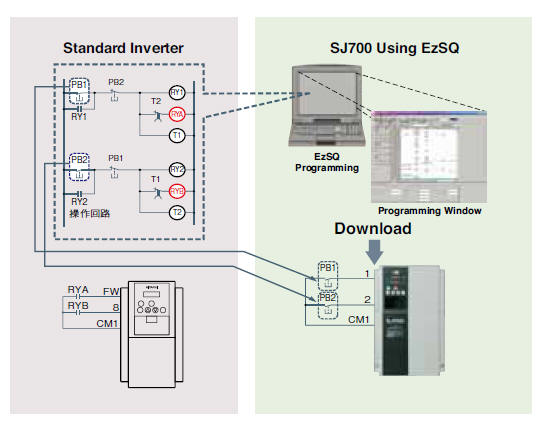

Ejemplo
típico: reemplazo de circuito externo de reles
2.2 Filtros EMC y Unidad de frenado
integrada como norma

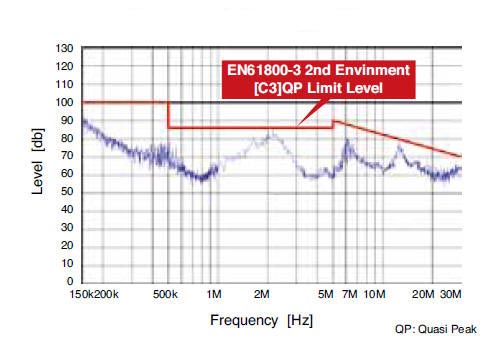

2.2.1 Filtro EMC integrado en el L700 en todas
la potencias
Reducción de costo y de espacio en comparación con filtro externo EMC.
Reduce el ruido electromagnético. Cumple con EN61800-3 de 2 º para el Medio
Ambiente
2.2.2 Con Unidad de Frenado integrada en los
L700 hasta 30kW
Reducción de costo y de espacio en comparación
los de unidades de frenado externas.

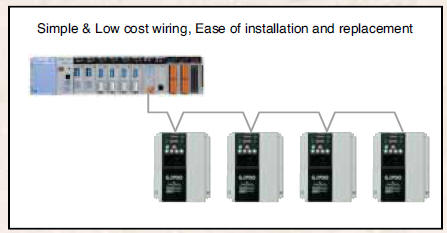

2.3 Compatibilidad de trabajo en Red & Puertos Externos
Para trabajo en red de campo el
Inverter posee en forma
normal un puerto serie RS-485 con protocolo Modbus/RTU. Mediante tarjetas de expansión
opcionales el Inverter también puede comunicarse con DeviceNet, PROFIBUS-DP
y otras redes de bus.

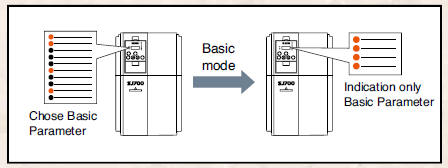

2.4 Fácil selección de los parámetros visualizados
- Función de comparación de datos
Muestra los parámetros cambiados de la
configuración por defecto.
- Pantalla rápida del usuario
Muestra 12 parámetros seleccionados por el usuario.
- Pantalla Base
Muestra los parámetros mas frecuentemente usados.
- Otras funciones interesantes
Pantalla de los parámetros activos
Visualiza los parámetros que están habilitados
- Es posible la entrada directa del código de la función
seleccionada sin tener que desplazarse a lo largo de la lista de funciones.
- Manteniendo pulsada la tecla de función la pantalla salta
al modo de monitoreo de frecuencia (d001) desde cualquier lugar del menú
3.1 Componentes de larga vida (Diseño de tiempo de vida de 10 años o más* )
La expectativa de vida por diseño de longevidad
es de 10 Años o más para los capacitores
del bus de CC y el ventilador de enfriamiento.
La función de control SI /
NO de el ventilador de enfriamiento permite una longevidad mayor control
3.2 Función de alerta de tiempo de vida
- Mediante la función de advertencia de
tiempo vida se puede realizar un mantenimiento preventivo antes de que se
produzca la falla.
- Los condensadores del bus de CC, el
ventilador, la temperatura del disipador de calor y la temperatura del motor se
pueden controlar con el fin de reemplazar los componentes antes de la falla de
los mismos

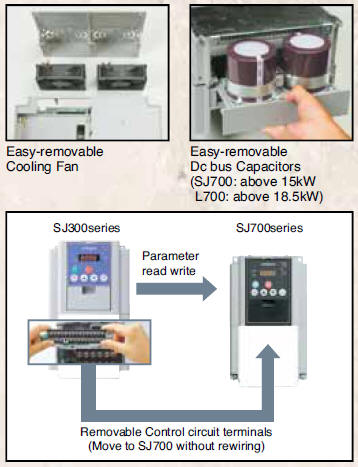

3.3
Construcción de fácil renovación y mantenimiento
El reemplazo en el campo del ventilador/es
de refrigeración y los condensadores del bus de CC se puede lograr en una
fracción del tiempo.
Se puede usando la lógica de la terminales removibles trasladarlos del viejo
modelo SJ300 al SJ700 ó del viejo modelo L300P al L700 sin necesidad de cambiar
el cableado.
Usando el SRW remoto se pueden trasladar los parámetros del viejo SJ300 al SJ700
ó del viejo modelo L300P al L700 sin necesidad de configurarlos nuevamente.
4.1 Función de omisión de fallo de alimentación
instantánea
Esta función hace
que el variador ignore falta de energía eléctrica instantánea cuando las
fluctuaciones de energía que ocurren con frecuencia, siempre y cuando la tensión
del bus CC siga siendo más alta que el nivel de disparo de baja tensión
4.2 Función de parada de emergencia
Se apaga el
inversor por hardware, sin tener que pasar por la CPU, logrando un
funcionamiento fiable
4.3 Función de retardo en los terminales
Inteligentes de entrada y salida ON / OFF
Ayuda a
simplificar los circuitos externos
4.4 Re-arranque en coincidencia con la
frecuencia del motor.
Opera
efectivamente incluso sin tensión residual del motor.
4.5 Función de control de la desaceleración y la
parada ante la pérdida de alimentación
Puede hacer una controlada desaceleración y parada del motor
cuando se produce una falla en la tensión de alimentación del variador
4.6 Función de detección de la desconexión de la
entrada analógica
El SJ700 (L700)
emite una señal de desconexión cuando se pierde el comando de la frecuencia a
través de entrada analógica
4.7 Funciones de curvas de aceleración y
desaceleración
La forma de la
curvas se pueden elegir de acuerdo a los requisitos de aplicación. (cinco tipos
curvas, tales como la curva S, etc)
4.8 Función de retención de comando analógico.
Función (AHD)
La frecuencia de
salida se puede cambiar con La función UP/DOWN ó con una señal analógica como
valor de referencia. También se puede guardar una frecuencia fija ante un corte
de energía
4.9 Función de entrada de Tren de pulsos
Entrada de tren
de pulsos de la de referencia de frecuencia ó la señal de realimentación PID con
la tarjeta opcional SJ-FB (tarjeta opcional de realimentación).
4.10 Monitoreo de la Potencia y Energía consumida
Visualiza la potencia (kW) y el consumo de energía
electrica (kwh) para el seguimiento de la energía ahorrada.
4.11 Función de ajuste automático de la
frecuencia portadora
El variador detecta la corriente del motor
y automáticamente reduce la frecuencia portadora de acuerdo a esa corriente
5.1 Función de supresión de micro pulsos de tensión (Patente registrada)
Método original de Hitachi de control PWM que limita la
tensión en los terminales del motor a menos de dos veces la tensión en el bus de
CC.
Menos que máxima tensión de aislación del motor Hitachi (1,250V)
5.2 Cumplimiento con la EU RoHS
Inverter amigable con el medio ambiente que cumple requerimientos
de RoHS de la Unión Europea (ítems ordenados).
5.3 Mejora del medio ambiente
Como normal las tarjetas internas están barnizadas
5.4 Normas mundiales
Aprobaciones CE, UL, c-UL, c-Tick.
Tensión normal de entrada de 240V para los de clase 200V y 480V
para los clase 400V.
